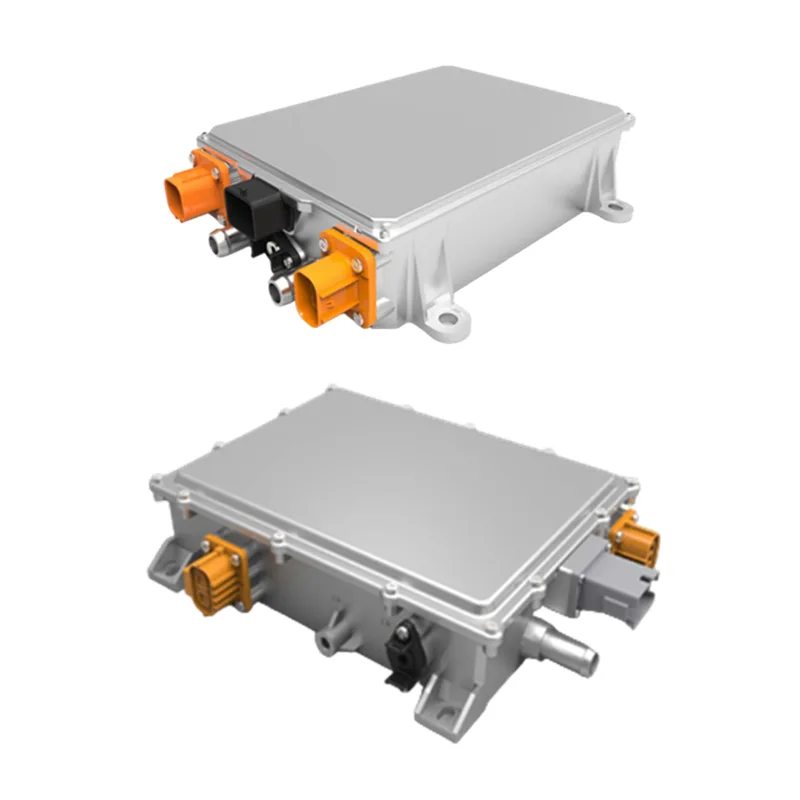

ພະລັງງານສູງ 6.6KW IP67 Liquid-Cooled OBC

Zhaofeng ປັບແຕ່ງ 6.6KW High-Power IP67 Liquid-Cooled OBC ເປັນອົງປະກອບສາກໄຟຫຼັກໃນຄະນະທີ່ພັດທະນາຢ່າງເປັນເອກະລາດສໍາລັບຍານພາຫະນະພະລັງງານໃຫມ່, ສ່ວນໃຫຍ່ແມ່ນຮັບຜິດຊອບສໍາລັບການປ່ຽນກະແສໄຟຟ້າສະຫຼັບຈາກຕາຂ່າຍໄຟຟ້າເຂົ້າໄປໃນກະແສໄຟຟ້າໂດຍກົງທີ່ເຫມາະສົມສໍາລັບການສາກໄຟຫມໍ້ໄຟ lithium. ດ້ວຍການພັດທະນາຢ່າງໄວວາຂອງອຸດສາຫະກໍາຍານພາຫະນະພະລັງງານໃຫມ່, ໂດຍສະເພາະແມ່ນຄວາມຕ້ອງການທີ່ເພີ່ມຂຶ້ນສໍາລັບການສາກໄຟທີ່ມີປະສິດທິພາບແລະເຊື່ອຖືໄດ້ຂອງຍານພາຫະນະການຄ້າແລະລົດບັນທຸກຫນັກ, ຜະລິດຕະພັນນີ້ໄດ້ຖືກປັບປຸງແລະປັບປຸງໃນດ້ານຄວາມຫນາແຫນ້ນຂອງພະລັງງານ, ການປັບຕົວຂອງສິ່ງແວດລ້ອມແລະຄວາມປອດໄພ. ແຕກຕ່າງຈາກ OBC ແບບດັ້ງເດີມ, ພະລັງງານສູງ 6.6KW IP67 Liquid-Cooled OBC ຮັບຮອງເອົາລະບົບເຮັດຄວາມເຢັນຂອງແຫຼວແບບພິເສດ, ເຊິ່ງສາມາດກະຈາຍຄວາມຮ້ອນທີ່ຜະລິດໄດ້ໄວໃນລະຫວ່າງການສາກໄຟສູງ, ຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງເຊັ່ນ: ອຸນຫະພູມສູງ, ຄວາມຊຸ່ມຊື່ນ ແລະຝຸ່ນ. ມັນຮອງຮັບລະດັບແຮງດັນໄຟຟ້າເຂົ້າກວ້າງຂອງ 100-266Vac ແລະຄວາມຖີ່ຫຼັກຂອງ 50Hz-61Hz, ເຊິ່ງເຂົ້າກັນໄດ້ກັບຕາຂ່າຍໄຟຟ້າໃນພາກພື້ນສ່ວນໃຫຍ່. ແຮງດັນກະແສໄຟຟ້າໂດຍກົງຂອງຜົນຜະລິດແມ່ນມີຄວາມຫມັ້ນຄົງຢູ່ທີ່ 360V, ແລະກະແສຜົນຜະລິດສາມາດປັບຕົວໄດ້ໃນລະດັບ 0-20A / 40A / 60A, ຕອບສະຫນອງຄວາມຕ້ອງການສາກໄຟຂອງຫມໍ້ໄຟ lithium ຄວາມຈຸທີ່ແຕກຕ່າງກັນ.

ສະເພາະຕົວແບບ

ພາລາມິເຕີຄວາມປອດໄພທາງໄຟຟ້າ

ຄູ່ມືການຕິດຕັ້ງ

"1. ກ່ອນທີ່ຈະຕິດຕັ້ງ, ໃຫ້ກວດເບິ່ງວ່າ breaker ວົງຈອນ input AC ທີ່ຕັ້ງຢູ່ເບື້ອງຊ້າຍຂອງ charger ແມ່ນຢູ່ໃນຕໍາແຫນ່ງ OFF ເພື່ອຮັບປະກັນການສະຫນອງພະລັງງານ AC input ໄດ້ຖືກຕັດການເຊື່ອມຕໍ່.

2.ເຊື່ອມຕໍ່ອິນເຕີເຟດ AC ກັບການສະຫນອງພະລັງງານຕາຂ່າຍໄຟຟ້າ.

3. ເຊື່ອມ​ຕໍ່​ຕົວ​ເຊື່ອມ​ຕໍ່​ຜົນ​ຜະ​ລິດ DC (ຫຼື​ປືນ​ສາກ​ໄຟ​) ກັບ​ຊຸດ​ຫມໍ້​ໄຟ​.

4.ລະມັດລະວັງ: ກະລຸນາຕິດຕັ້ງສາຍໄຟໂດຍຜູ້ຊ່ຽວຊານ!"

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ຄຸນະພາບສູງ 6.6KW High-Power IP67 Liquid-Cooled OBC ມີລັກສະນະປະສິດທິພາບພະລັງງານສູງ ≥90%, ເຊິ່ງສາມາດຫຼຸດຜ່ອນການສູນເສຍພະລັງງານໃນລະຫວ່າງການສາກໄຟ, ເຮັດໃຫ້ເວລາສາກໄຟສັ້ນລົງ ແລະ ປັບປຸງຊ່ວງເຮືອຂອງລົດພະລັງງານໃໝ່, ຕອບສະໜອງຄວາມຕ້ອງການສາກໄຟທີ່ມີປະສິດທິພາບຂອງຍານພາຫະນະໃນສະຖານະການປະຕິບັດງານທີ່ມີຄວາມຖີ່ສູງເຊັ່ນ: ການຂົນສົ່ງ ແລະທາງໄກ; IP67 ຄຸນສົມບັດກັນນ້ໍາແລະຂີ້ຝຸ່ນຂອງມັນເຮັດໃຫ້ມັນສາມາດຕ້ານການຮຸກຮານຂອງຂີ້ຝຸ່ນແລະການແຊ່ນ້ໍາໃນໄລຍະຍາວໃນຄວາມເລິກທີ່ແນ່ນອນຂອງນ້ໍາ, ແລະດ້ວຍການສະຫນັບສະຫນູນຂອງລະບົບຄວາມເຢັນຂອງແຫຼວທີ່ກ້າວຫນ້າ, ມັນສາມາດຮັກສາການດໍາເນີນງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າໃນສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຮຸນແຮງເຊັ່ນ: ບໍ່ແຮ່, ທ່າເຮືອແລະສະຖານທີ່ກໍ່ສ້າງທີ່ມີອຸນຫະພູມລ້ອມຮອບເຖິງ 85 ° C, ແກ້ໄຂບັນຫາການປັບຕົວຂອງສະພາບແວດລ້ອມທີ່ບໍ່ດີຂອງ OBC ແບບດັ້ງເດີມ; ໃນເວລາດຽວກັນ, ມັນມີຫນ້າທີ່ປົກປ້ອງຄວາມປອດໄພທີ່ສົມບູນແບບລວມທັງການປ້ອນຂໍ້ມູນເກີນ / ແຮງດັນ, output overcurrent, output short circuit, output overtemperature and communication interruption, ເຊິ່ງສາມາດຕອບສະຫນອງຕໍ່ເງື່ອນໄຂການສາກໄຟທີ່ຜິດປົກກະຕິຕ່າງໆ, ປົກປ້ອງຄວາມປອດໄພຂອງແບດເຕີລີ່ແລະຍານພາຫະນະທັງຫມົດ, ແລະສະຫນອງການຮັບປະກັນທີ່ເຊື່ອຖືໄດ້ສໍາລັບການດໍາເນີນງານທີ່ປອດໄພຂອງຍານພາຫະນະໃນສະຖານະການຄໍາຮ້ອງສະຫມັກຕ່າງໆ; ນອກຈາກນັ້ນ, ມັນສະຫນັບສະຫນູນລະດັບຄວາມຖີ່ຂອງແຮງດັນແລະຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ, ເຫມາະສົມກັບຂໍ້ກໍານົດຂອງແບດເຕີລີ່ lithium ຕ່າງໆ, ແລະສາມາດປັບຄວາມຍືດຫຍຸ່ນຂອງກະແສໄຟຟ້າໄດ້, ເຊິ່ງສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງລົດຍົນທີ່ແຕກຕ່າງກັນເຊັ່ນ: ລົດໄຟຟ້າແສງສະຫວ່າງ, ລົດບັນທຸກຂະຫນາດກາງ / ຫນັກແລະລົດປະສົມ, ມີຄວາມເຂົ້າກັນໄດ້ແລະຄວາມຍືດຫຍຸ່ນທີ່ເຂັ້ມແຂງ; ຜະລິດຕະພັນດັ່ງກ່າວໄດ້ຮັບຮອງເອົາອົງປະກອບຊັ້ນນໍາຂອງຍານພາຫະນະທີ່ມີຄຸນນະພາບສູງແລະເປືອກຫຸ້ມນອກຫລໍ່ຕາຍແບບປະສົມປະສານ, ເຊິ່ງມີການຕ້ານການສັ່ນສະເທືອນແລະຄວາມຕ້ານທານຕໍ່ຜົນກະທົບ, ແລະເທກໂນໂລຍີຄວາມເຢັນຂອງແຫຼວທີ່ແກ່ແລ້ວຫຼຸດຜ່ອນການສວມໃສ່ຂອງອົງປະກອບ, ຍືດອາຍຸການຮັບໃຊ້ຂອງຜະລິດຕະພັນ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕໍ່ມາສໍາລັບຜູ້ໃຊ້ທີ່ໃຊ້ຍານພາຫະນະເປັນເວລາດົນນານ.

ວິທີການນໍາໃຊ້

ການ​ຕິດ​ຕັ້ງ → ການ​ປະ​ຕິ​ບັດ​ການ​ສາກ​ໄຟ → ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ປະ​ຈໍາ​ວັນ →​ການ​ປັບ​ແລະ​ແກ້​ໄຂ​ບັນ​ຫາ​

"1.The 6.6KW High-Power IP67 Liquid-Cooled OBC is installed in the designated of the new energy vehicle's system power, and the input and output lines are connected according to the vehicle's wiring specifications, surtaining firm connection and good insulation. The liquid cooling pipeline is connected to the vehicle's cooling system of the cooling liquid circulation.

2.ເມື່ອສາກໄຟ, ເຊື່ອມຕໍ່ປືນສາກຂອງລົດກັບບ່ອນສາກໄຟ AC. OBC ຈະກວດຫາແຮງດັນ ແລະ ຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນໂດຍອັດຕະໂນມັດ, ແລະຕິດຕໍ່ສື່ສານກັບລະບົບການຈັດການແບດເຕີລີ່ (BMS) ຜ່ານ CAN2.0 ເພື່ອໃຫ້ໄດ້ສະຖານະຂອງແບັດເຕີຣີ. ມັນຈະປັບຄ່າກະແສໄຟຟ້າອັດຕະໂນມັດຕາມຄວາມຕ້ອງການຂອງແບດເຕີຣີ, ແລະເຮັດສໍາເລັດຂະບວນການສາກໄຟຄົງທີ່ແລະປະຈຸບັນຄົງທີ່.

3. ກວດສອບການເຊື່ອມຕໍ່ຂອງສາຍເຂົ້າ ແລະ ຂາອອກຂອງ OBC ແລະຄວາມແໜ້ນໜາຂອງທໍ່ລະບາຍຄວາມເຢັນຂອງແຫຼວເພື່ອປ້ອງກັນການເຊື່ອມຕໍ່ທີ່ວ່າງ ຫຼື ການຮົ່ວໄຫຼຂອງແຫຼວ. ກວດເບິ່ງສະຖານະການເຮັດວຽກຂອງ OBC ຜ່ານກະດານເຄື່ອງມືຂອງຍານພາຫະນະ. ຖ້າມີສັນຍານເຕືອນທີ່ຜິດປົກກະຕິເກີດຂຶ້ນ, ໃຫ້ຢຸດເຊົາການນໍາໃຊ້ມັນທັນທີແລະດໍາເນີນການບໍາລຸງຮັກສາເປັນມືອາຊີບ.

4. ສໍາລັບຜະລິດຕະພັນທີ່ກໍາຫນົດເອງ, ບຸກຄະລາກອນດ້ານວິຊາການຂອງໂຮງງານຜະລິດຂອງພວກເຮົາຈະດໍາເນີນການ debugging ພາລາມິເຕີຕາມຮູບແບບຍານພາຫະນະແລະຄວາມຕ້ອງການຂອງລູກຄ້າ, ແລະໃຫ້ຄໍາແນະນໍາແລະຄູ່ມືປະຕິບັດງານ debugging ທີ່ສອດຄ້ອງກັນເພື່ອຮັບປະກັນການນໍາໃຊ້ປົກກະຕິຂອງຜະລິດຕະພັນ."

ການຫຸ້ມຫໍ່ແລະການຂົນສົ່ງ
